Краткое описание оборудования

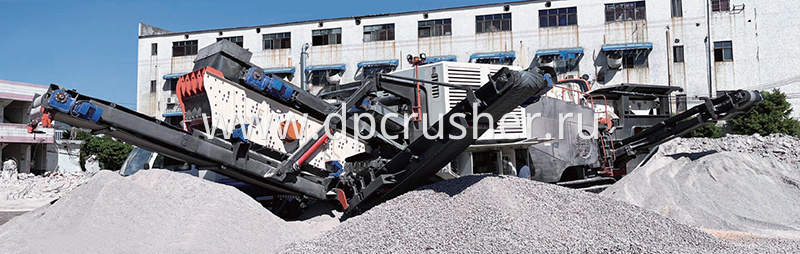

Гусеничная мобильная дробильно-сортировочная установка с роторой дробилкой — это оборудование, полностью разработанное нашей компанией. Оно имеет полный гидравлический привод и гусеничное шасси для передвижения. Установка отличается многофункциональностью, высокой производительностью, исключительной надёжностью и современным дизайном. Она способна достичь любого участка рабочей зоны в условиях любого рельефа местности. Широко применяется для дробления и сортировки в таких сферах, как строительство дорог и мостов, городское строительство, металлургия и энергетика.

Сферы применения

Речная галька, гранит, базальт, железная руда, известняк, диабаз, железорудное сырье, золотая руда, медная руда, строительные отходы и др.

Сверхпрочная конструкция ротора: Производительность увеличена на 20%.

Топливная экономичность повышена на 25%.

Оснащена беспроводным пультом дистанционного управления, что позволяет сократить количество персонала.

Непрерывный мониторинг и удобство эксплуатации:

Установлена защищенная от воды и пыли, простая в использовании контрольная панель для мониторинга ключевых параметров, таких как основной ток и нагрузка на двигатель.

Мобильность и гибкость:

Быстрое развертывание на объекте, экономия времени и транспортных расходов. Способность перемещаться по неровной и сложной местности и гибко размещаться на площадке обеспечивает больше возможностей для оптимальной компоновки процесса дробления и грохочения.

Оптимальная конфигурация, широкий спектр применения:

Основное оборудование — новая роторная дробилка с рациональным соответствием скорости вращения и мощности, подходящая для различных применений: крупного, среднего и мелкого дробления, а также утилизации материалов.

Энергосбережение и снижение износа:

Оснащена двигателем Deutz (совместное производство с Германией) с низким расходом топлива; система предварительного грохочения не только повышает эффективность дробления, но и эффективно снижает износ оборудования.

Интеллектуальное управление:

Данная установка оснащена системой управления на базе ПЛК (PLC), которая отслеживает рабочее состояние оборудования в реальном времени, оперативно реагирует на различные ситуации в работе и эффективно защищает эту установку, обеспечивая нормальное функционирование. Интерфейс системы управления удобный, управление простое, обслуживание легкое.

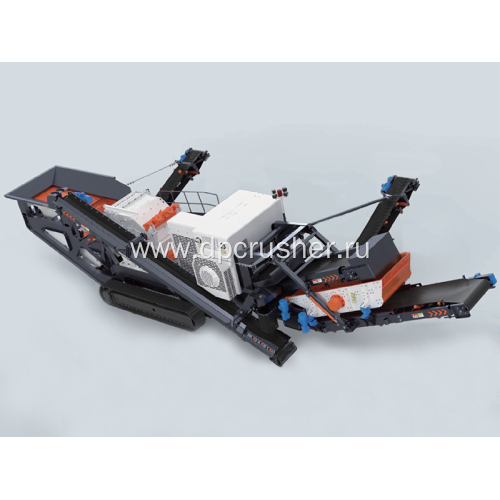

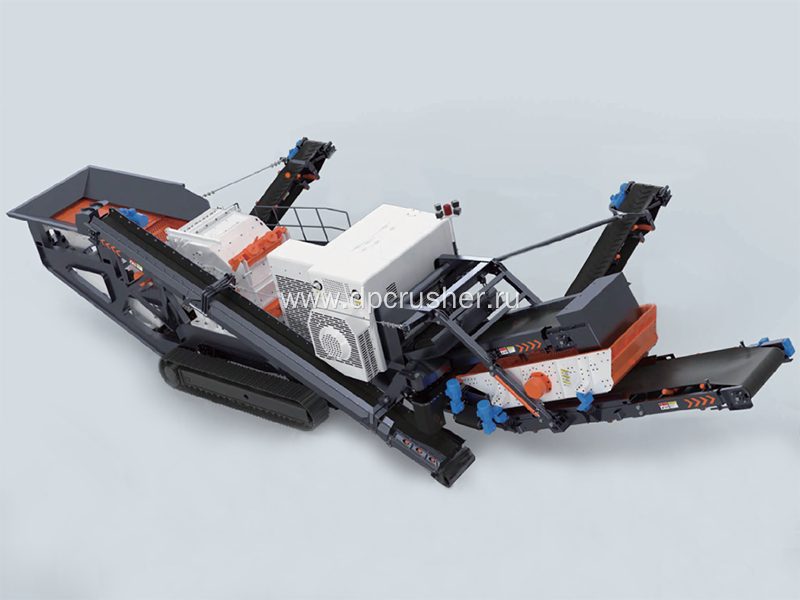

Гусеничная мобильная дробильная установка с роторной дробилкой

Модель

Мобильный комплекс с роторной дробилкой LD-F250

Стационарный комплекс с роторной дробилкой LD-F250

Питатель

Оборудование

Вибрационный двигатель

Привод электродвигателя

Дробилка

Оборудование

Наибольший размер куска исходного материала

Мощность

Способ привода

Привод электродвигателя

Станина установки

Гидравлическое гусеничное шасси

Станина лодочного типа

Q345B сварка

Главный конвейер

Сортамент

Редуктор двигателя

Привод редуктора двигателя 15 кВт

Кольцевой ремень из полиэфирной парусины

Перегрузочный ленточный конвейер

Сортамент

Редуктор двигателя

Привод редуктора двигателя 4 кВт

Кольцевой ремень из полиэфирной парусины

Конвейер под грохотом

Сортамент

Редуктор двигателя

Привод редуктора двигателя 7.5 кВт

Кольцевой ремень из полиэфирной парусины

Модель

Мобильный комплекс с роторной дробилкой LD-F250

Стационарный комплекс с роторной дробилкой LD-F250

Возвратный ленточный конвейер

Сортамент

Способ привода

Привод редуктора двигателя 4 кВт

Кольцевой ремень из полиэфирной парусины

Грохот для возвратного материала

Сортамент

Электродвигатель

Способ опоры

Пружина ROST

Железоотделитель

Сортамент

Редуктор двигателя

Привод редуктора двигателя 3 кВт

Энергосистема

Генераторный блок

Генераторный агрегат 320 кВт

Генераторный агрегат 500 кВт

Электрическая система

Оснащена интеллектуальной системой управления на базе ПЛК, которая обладает следующими функциями:
Аварийная сигнализация и ведение журнала неисправностей.
Визуализация рабочего процесса.
Простое управление с отображением всех ключевых параметров на экране.
Автоматическая регулировка скорости двигателя в зависимости от нагрузки.

Главный двигатель роторной дробилки запускается посредством частотного преобразователя, в то время как остальные электродвигатели включаются напрямую. Основные электрические компоненты произведены компанией Schneider Electric.

Гидравлическая система

Гидравлические цилиндры складывания конвейера, а также гидронасосы, клапаны, станции и маслопроводная арматура для гидроцилиндров роторной дробилки.

Регулировка зазора разгрузочной щели при открытии ящика. Боковая разгрузочная часть складывается, а узел возврата материала – демонтируется.Нагрузочное чувствительное управление. Ходовая клапанная группа с электрогидравлическими пропорциональными клапанами.
